Beschreibung
Lieferumfang:

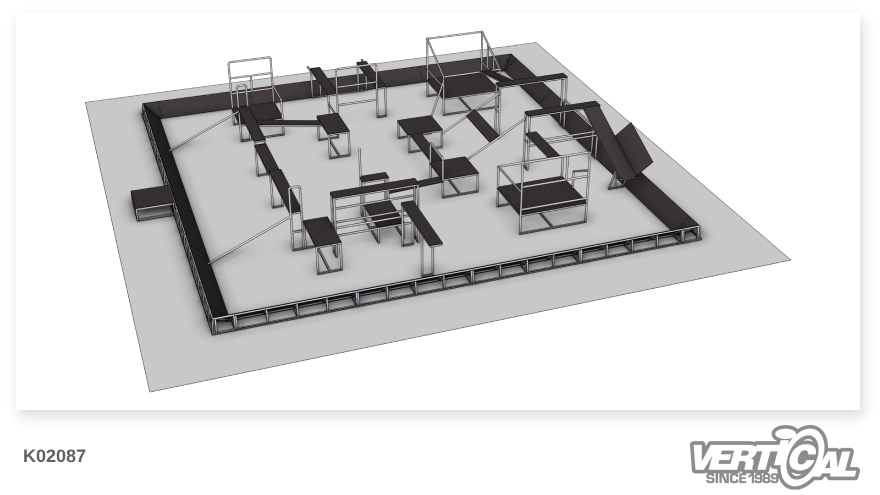

- Chase Tag-Anlage in Baugruppen zerlegt
- Spezialpaletten aus Stahl
- Spanngurten, Unterlegeholz
- Montagewerkzeug
- Dokumente, Pläne, Stücklisten, Formulare
- Montageschulung
Materialien:
Die Grundkonstruktion der Module besteht aus verzinkten Stahlrohren und Rohrverbindern, die Umrandung aus verzinkten und verschweissten Stahlrohren. Beidseitig Phenolharz- beschichtetes Sperrholz, Oberseite mit Siebdruck Struktur, Kanten gefast und gemalt.
Vormontierte Module und Schnittstellen Die Module werden vormontiert geliefert, damit sie platzsparend transportiert und effizient montiert werden können. Dadurch wird Montagezeit gespart und sichergestellt, dass die Einzelteile auf der Baustelle richtig zusammengebaut werden.
Transportmittel:
Die vormontierten Module werden per LKW transportiert. Das Gesamtgewicht der Module beträgt etwa 3,2 Tonnen. Die Transportabmessungen auf dem Lastwagen sind: Länge 9 m, Breite 2,4 m und Höhe 2,6 m. Zum Be- und Entladen der Module ist ein Gabelstapler mit 1,8 m langen Gabeln erforderlich, der eine Mindest-Hebekapazität von 2 Tonnen aufweist. Die Module können ausschließlich seitlich ein- und ausgeladen werden. Hebebühnen und ein Beladen eines LKW von hinten werden nicht empfohlen.
Montage:
Für die Montage der Chase Tag-Anlage werden mindestens zwei kräftige Monteure und ein Gabelstapler- Fahrer
benötigt (insgesamt 3 Mann). Dauer ca. 1 Tag.
